Polhemus LIBERTY LATUS 电磁式位置追踪器(无线,大范围追踪)-位置追踪器介绍

[复制链接]
宝贝兔 发表于 2019-1-21 10:31:24 | 显示全部楼层 |阅读模式

::产品概述::

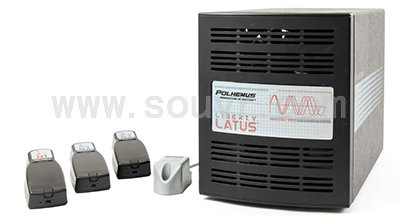

Polhemus LIBERTY LATUS 无线大范围跟踪系统

LIBERTY无线绳大范围跟踪系统(简称LIBERTY LATUS)无需接入任何连接线,是一款百分百无线的6自由度磁力跟踪解决方案。该系统最多可跟踪12个独立标记物,跟踪范围较广,具有速度快、使用简单的特点。系统配有直观的用户使用界面以及完善的软件开发工具包。LIBERTY LATUS的稳定性极强,信号噪音比率极低,可以提供一致的高品质数据。LIBERTY? LATUS带给您革命性的磁力跟踪新体验。?

室内GPS跟踪解决方案
LIBERTY LATUS可以进行二维设置(XY经纬度),为室内GPS跟踪以及组装商提供了理想解决方案。该系统可采用多种位置分辨率,可以实现任何环境下的GPS跟踪,包括传统的钢铁集装箱环境、砖混建筑、水泥建筑、以及大型的户外空间。LIBERTY LATUS是训练、仿真、任务预演等工作的必备工具,可以有效提高工作效率。

无线革命
LIBERTY LATUS将先进的无线功能与超凡性能相结合,代表了跟踪技术领域的革新。该系统不含有任何连接线,每个标记物均可由接收器单独跟踪。系统最多可以连接16个接收器,可覆盖数百英尺的跟踪范围。对于跟踪范围更广的应用来说,可以使用多个LIBERTY LATUS系统。由于采用了短程分布接收器架构,而且对信号信噪比率进行了明显改善,该系统避免了普通远程电磁系统通常会发生变形效果。

每台系统最多可使用12个标记物。专有磁性数据链路可确保超稳定无线通信,无论使用多少个标记物和接收器都不会影响通信效果。在更新速率方面,8个标记物更新速率为188赫兹,9至12个标记物,更新速率为94赫兹。

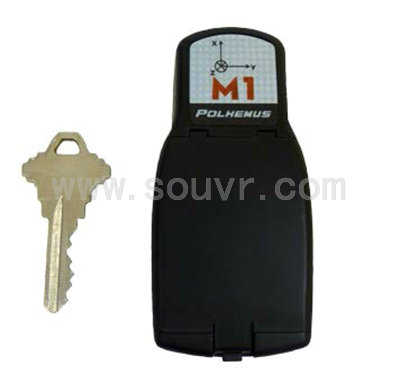

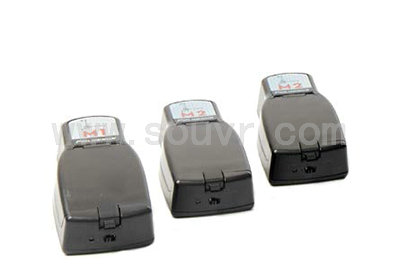

标记物外形设计小巧,可与任何物体无缝集成。每个标记物都包含电磁源、控制电路以及一个锂离子电池,可持续工作2.5小时。电池安装和拆卸都很轻松。每个标记物的重量为2盎司,可以安装在任何物体上,配备安装架可以安装到任的身体上使用。

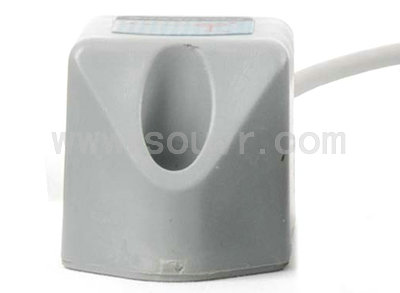

接收器为立方体形状,具有体积小、重量轻的特点,可以安装在任何表面。接收器包括电磁接收元件,可以探测出标记物发射的磁力信号。每个接收器均配有一根18.3米连接线,便于进行大范围安装。一个接收器可以覆盖4.7平方米的跟踪范围。

系统采用了最先进的软硬件设备,电子元件可以处理接收器发出的信号,并计算出被跟踪目标的位置和运动方向。系统电子元件还可通过RS-232或USB端口与电脑主机连接使用。

基础系统包含四个接收器通道,可以根据用户需要增添额外电路板,将系统升级为8、12或16接收器通道。

必备工具
LIBERTY配有简易、直观的Windows ? 2000/XP用户界面,并提供多种工具供用户使用。三个独立自定义文件可以对滤波、输出格式、坐标旋转等系统参数进行设置,能够支持多用户和多种应用领域的跟踪。集成运动盒可提供可视化视点,并且可以显示文本数据。此外,系统还提供了多种输出功能,允许用户在直角坐标系统选择位置,或者根据方向余弦、欧拉角或者四元数据选择运动方向。其他功能还包括数据记录、回放、以及Microsoft?命名管道的快速数据导出。

Polhemus深知,要创造超前的解决方案,必须有合适的工具。因此,公司为LIBERTY系统配备了完善的软件开发工具包,功能齐全,而且简单易用。工具包包含API程序库,便于用户根据实际需求轻松制作出属于自己的应用程序。

LIBERTY LATUS的作用
在这个模拟城市(在城市地形军事行动)的设置,房子是配置了16受体进行全面覆盖。4个标记(表示为三合会)用于跟踪两人在屋里。每个人的武器和帽子上安装一个标记,让教练来跟踪行动后审查双方的武器及头的位置(X,Y,Z)和方向(方位角,仰角,滚动)。

一个体操运动员是配备了一个标记在每一个手腕,大腿和踝关节,一个在头。标记为代表的大照片中的彩色块。小黑点代表的是受体设置。

九个标记和足球球员嵌合,一个被安装在足球上,其余的在足球运动员的头上以及每个手腕、大腿、膝盖和脚都有一个标记。受体被安装在位于接近足球球员的木杆。?

一个棒球运动员配置了五个标记,一个在头,一个在每只手腕和脚踝。受体是安装在木杆,曾经在棒球选手附近设置。

先进的交流电技术
Polhemus公司在交流电运动跟踪领域具有领先优势,经过多年的努力,对该项技术进行了细化和完善。与脉冲直流技术产品不同的是,Polhemus跟踪器不受地球磁场、电源插座或电动发动机的影响。而且交流电跟踪也更准确,速度更快,是用户的上乘之选。事实上,Polhemus开始采用的是脉冲直流技术,后来要避免该技术的性能缺陷改用了交流电技术。

“这款系统给我留下了很深印象。”——《军事训练与模拟新闻》编辑特雷弗?纳什

::产品规格::

规格Polhemus LIBERTY LATUS 无线大范围跟踪系统

刷新频率:

188赫兹(1-8),94赫兹(9-12)

角范围:全方位

响应时间:

5毫秒

工作温度(最低至最高):0°C 至 50°C
工作电压:100 - 240 VAC 50-60 Hz
电缆长度(定制长度请联系我们):60英尺或120英尺(18米或37米)
软件工具:Microsoft Windows GUI & SDK/Linux GUI
接口:RS-232或USB(两个都包括在内)

自由度:

6DOF

传感器数量:

1-12(无线)

静态精度位置:0.1 inches RMS (2.54 mm) (1 marker at 30 inches)
静态精度定位:0.50° RMS (1 marker at 30 inches)

::应用范围::

适用于生物机械、运动分析、虚拟现实、触觉研究、训练、仿真、任务预演等诸多领域。

::技术特征::

?无需接入任何连接线
?最多可跟踪12个独立标记物,跟踪范围较广
?可以实现任何环境下的GPS跟踪
?不含有任何连接线,每个标记物均可由接收器单独跟踪
?标记物外形设计小巧,可与任何物体无缝集成

::下载资料::

中文版LIBERTY LATUS brochure

Polhemus位置追踪器各型号产品规格对比

LIBERTYLATUS_brochure(英文)
